Рефлекторный оптический датчик: принцип работы

Автор статьи:

Содержание:

Рефлекторный датчик

В современных системах автоматизации надежное позиционирование и бесконтактный учет объектов во многом определяют общую производительность оборудования. Среди многообразия фотоэлектрических приборов особое место занимает рефлекторный оптический датчик. Это универсальное решение, сочетающее простоту монтажа и значительную рабочую дистанцию.

Что представляет собой рефлекторный датчик

Классический рефлекторный оптический датчик (в инженерной практике часто именуемый ретрорефлекторным) относится к классу приборов с отражением от катафота.

В этом приборе излучатель и приемник расположены в едином корпусе. С одной стороны находится зона контроля, а с противоположной устанавливается пассивный элемент — рефлектор.

Благодаря такой компоновке рефлекторный датчик требует прокладки кабеля только к одной точке, что существенно снижает затраты на монтаж и пусконаладку оборудования.

Принцип работы

Рефлекторный датчик

Работа прибора строится на контроле непрерывного оптического пути. Оптический датчик функционирует по следующему циклу:

  1. Формирование луча. Встроенный светодиодный или лазерный излучающий элемент датчика непрерывно генерирует модулированный световой пучок (видимый красный или невидимый инфракрасный) в сторону установленного отражателя.
  2. Возврат света рефлектором. Катафот датчика изготовлен на базе микропризм и свет возвращается строго параллельно исходной оси распространения, даже если рефлектор смонтирован с легким перекосом.
  3. Фиксация луча. Возвращенный световой поток улавливает оптический чувствительный элемент.
  4. Регистрация объекта. Когда деталь или упаковка попадает в зону контроля датчика, она физически прерывает световой луч и интенсивность света резко падает. Электронная схема обрабатывает перепад уровня и мгновенно передает дискретный сигнал в программируемый логический контроллер.

Большинство современных моделей поддерживают два режима логики переключения: Light-ON (срабатывание при свободном луче) и Dark-ON (срабатывание при перекрытии луча предметом).

Защита от бликов: поляризационный фильтр

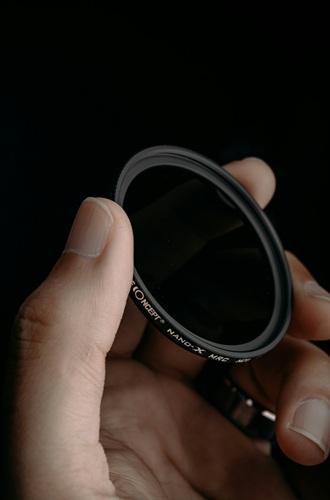

Поляризационный фильтр

При фиксации блестящих, металлических или полированных поверхностей стандартный рефлекторный оптический датчик может дать сбой: зеркальная грань отражает свет обратно в линзу, и система ошибочно считает, что проход свободен.

Для устранения этой проблемы применяется поляризационный рефлекторный датчик:

  • На выходе излучающего канала монтируется поляризационный фильтр, пропускающий волны только в одной плоскости.
  • Призматический рефлектор при тройном внутреннем отражении меняет плоскость поляризации на 90°).
  • На входе приемного узла установлен горизонтальный фильтр.
  • Если свет отразился от гладкого корпуса детали, плоскость поляризации не меняется, и фильтр отсекает неверный блик. Оптический датчик четко фиксирует перекрытие луча.

Преимущества и специфика эксплуатации

При выборе надежного датчика для промышленного процесса инженеры часто отдают предпочтение рефлекторной схеме благодаря ряду качеств:

  • Оптимальная дальность: Качественный рефлекторный датчик уверенно работает на дистанциях от 3 до 15 метров, заметно превосходя диффузные аналоги.
  • Экономичность внедрения: Одностороннее подключение питания снижает затраты на кабельную продукцию и кабеленесущие системы.
  • Независимость от цвета: Датчик одинаково стабильно определяет как светлые, так и абсолютно черные детали, поглощающие свет.
  • Универсальность: Компактный рефлекторный датчик легко монтируется на конвейерных направляющих, складских шаттлах, автоматических воротах и упаковочных машинах.

Главное требование при эксплуатации — периодический контроль чистоты поверхности рефлектора в условиях повышенной запыленности цеха.
